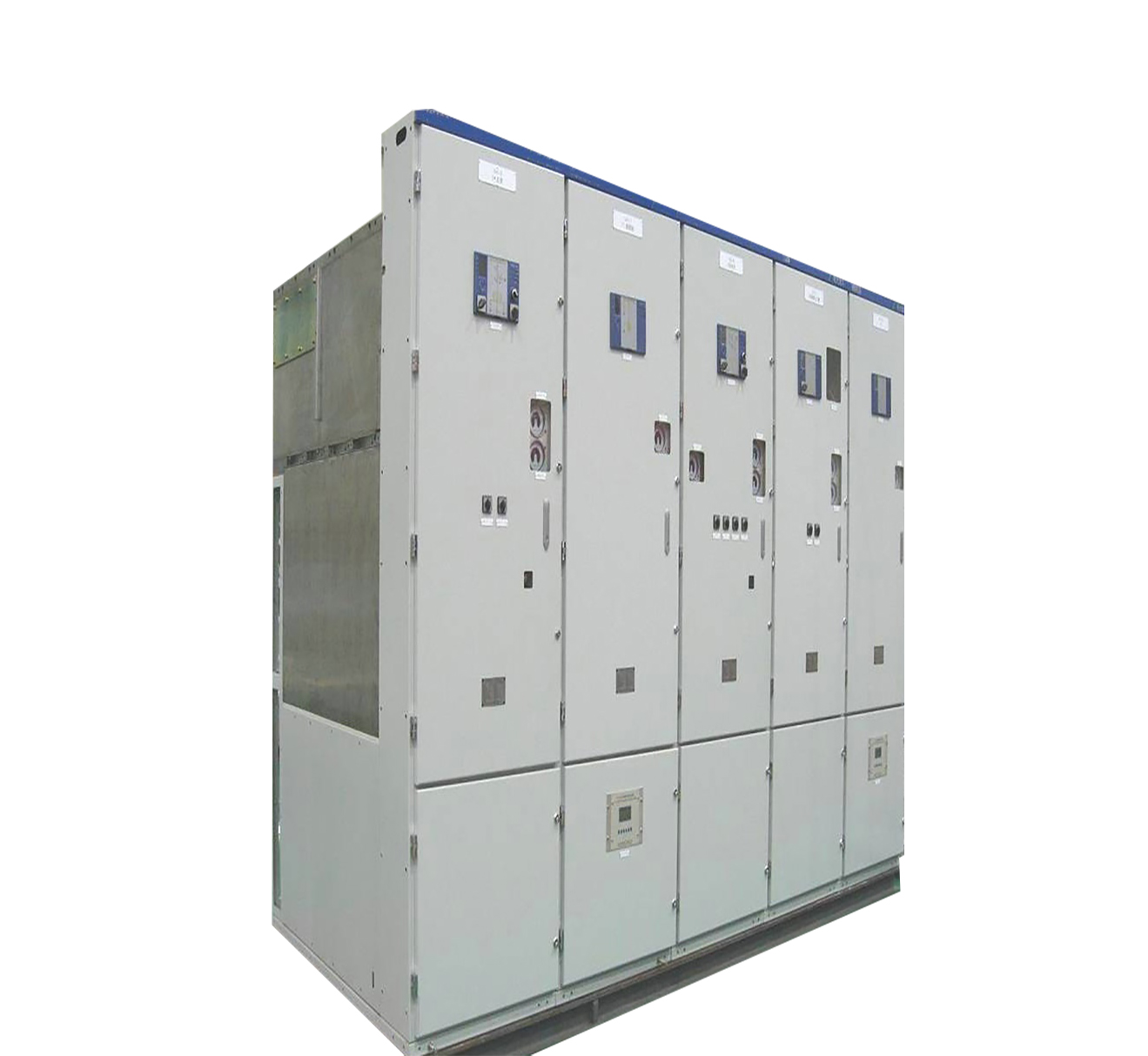

JGR系列环网开关设备是一种可扩展的SF6气体绝缘金属封闭环网开关设备，电压等级为12/24kV。一次高压所有带电部分完全密封在由3mm厚不锈钢板焊接而成的气箱内，体积小巧。开关装置不受外部环境的影响，可以确保运行安全可靠并实现了免维护。通过插接式母线系统，实现任意组合，达到全模块化。适合终端用户或网络节点要求。
|
项目 |
CK单元柜 |
CF单元柜 |
CV单元柜 |
||||
|
负荷开关柜 |
组合电器柜 |
断路器柜 |
|||||
|
额定电压（kV） |
12 |
24 |
12 |
24 |
12 |
24 |
|
|
额定电流 （A） |
630 |
630 |
125 |
125 |
630 |
630 |
|
|
额定频率（Hz） |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
1min工频耐受电压（kV） |
相间、相对地 |
42 |
65 |
42 |
65 |
42 |
65 |
|
|
断口间 |
48 |
79 |
48 |
79 |
48 |
79 |
|
雷电冲击耐受电压（kV） |
相间、相对地 |
75 |
125 |
75 |
125 |
75 |
125 |
|
|
断口间 |
85 |
145 |
85 |
145 |
85 |
145 |
|
局部放电 1.1Ur（pC） |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
额定短时耐受电流（kA/s） |
20/4 |
20/4 |
- |
- |
20/4 |
20/4 |
|
|
额定峰值耐受电流（kA） |
50 |
50 |
- |
- |
50 |
50 |
|
|
额定短路开断电流（kA） |
- |
- |
31.5 |
31.5 |
20 （30次） |
20 （30次） |
|
|
额定短路关合电流（kA） |
50 |
50 |
80 |
80 |
50 |
50 |
|
|
额定容性电流开合试验 |
电缆充电电流（A） |
10 |
16 |
10 |
16 |
25 |
31.5 |
|
架空线路充电电流（A） |
1 |
1.5 |
1 |
1.5 |
10 |
10 |
|
|
额定有功负载电流开合次数（次） |
100 |
100 |
- |
- |
- |
- |
|
|
转移电流（A） |
- |
- |
1750 |
1500 |
- |
- |
|
|
内部燃弧试验 |
电缆室和气箱室：IAC级 AFLR，20kA，50kA（峰值），0.5s-1s |
||||||
|
机械寿命（次） |
断路器 |
- |
- |
- |
- |
20000 |
10000 |
|
隔离开关/接地开关 |
- |
- |
- |
- |
5000/5000 |
3000/3000 |
|
|
负荷开关/接地开关 |
10000/5000 |
5000/3000 |
10000/5000 |
5000/3000 |
- |
- |
|
|
防护等级 |
外壳 |
IP4X |
IP4X |
IP4X |
IP4X |
IP4X |
IP4X |
|
气箱 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
|
|
20℃ SF6气体额定充气压力（Mpa） |
0.035-0.045 |
0.035-0.045 |
0.035-0.045 |
0.035-0.045 |
0.035-0.045 |
0.035-0.045 |
|
|
20℃ SF6气体最低功能压力（Mpa） |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
|
技术特点：
JGR系列产品在共气室的基础上推出了分气室的设计理念，并具有顶扩展和侧扩展两种方式，扩展更灵活、安装更方便；
根据不同的方案可以进行共气室组合，最多可以做到6个单元共用一个气室；
操作简单、使用安全、维护方便，开关30年少维护或免维护；
开关柜按全密封设计，无任何裸露带电部件，可在恶劣环境下长期运行；
完整的自身五防闭锁功能并辅以微机防误装置，浑然一体实现全方位防护。
经久品质、放心的选择
JGR系列产品的质量得益于在全国范围内应用的几万台该类产品所积累的丰富经验。 目前，金冠电气在全国已设有分公司，使产品的交期更短，能满足客户的急需要求。
技术领先、追求卓越
优质0Cr18Ni9Tai不锈钢板，防护等级达到IP67，电缆附件采用防洪型设计，便于拆装、全密封。
带电体全封闭设计，外部无裸露带电体，操作机构，表面电镀环保彩锌，使设备整体不受外部环境的影响。
JGR系列产品的环境保护意识：
☐ 设备达到使用寿命时，气体可回收，设备本体90%可回收再利用。
☐ 整个生产过程经过严格的质量认证体系审核。
JGR系列产品的经济适用性：
☐ 根据不同的方案可以进行共气室组合，最多可以做到6个功能单元共用一个气室。
☐ 使用价格适中的SF6作为灭弧及绝缘介质。
JGR系列产品的人身安全保护：
☐ 完整的自身五防闭锁功能并辅以微机防误装置，浑然一体实现全方位防护。
☐ 开关动作位置具有直观的显示、动作可靠、显示灵敏
☐ 严格的内部燃弧试验具有内部燃弧限制装置及泄压通道，最大限度的保护设备及人身的安全。
高安全性的追求：
JGR系列产品一直追求高安全的理念，满足用户需求及实际供电可靠性。
JGR系列产品提供断路器单元和负荷开关一熔断器组合单元两种保护方式，分别来实现线路和变压器的保护功能，并都可以配备自供电的集成式保护单元。
灵活的电网节点扩展：
JGR系列产品在共气室的基础上推出了分气室的设计理念，扩展更灵活、安装更方便。
☐ 侧扩展连接
在每个功能单元的侧面进行扩展连接，其优点在于单个功能单元的连接，安装更方便，尤其是方案变更时其优势更加明显。
☐ 顶扩展连接
在两个共气室的环网设备之间实现顶部扩展连接，其优点在于现场安装方便，不受基础条件的限制，尤其是对于带有户外壳体的开闭所优势尤为突出。
用途：
其广泛应用于12/24kV电缆网的分接、分断和多电源点联络，适用于城市地下电缆环网和辐射式电网的进出线控制和连接，以及地下电缆和架空线混合网的进出线控制和连接，实现环网供电和辐射供电。还可以用于高速铁路、风力发电站、小型工厂、轻型采矿设备、地铁与隧道等商业中心、购物中心、酒店、办公楼等，还可以安装于紧凑型箱式变电站中。
