JGSIS系列固体绝缘金属封闭环网开关设备采用固体绝缘材料作为主绝缘介质。将真空灭弧室及其导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后固封为全绝缘、全密封性的模块，人可触及的模块表面涂覆有导电或半导电屏蔽层并直接可靠接地、有效地保护设备及人员安全。
|

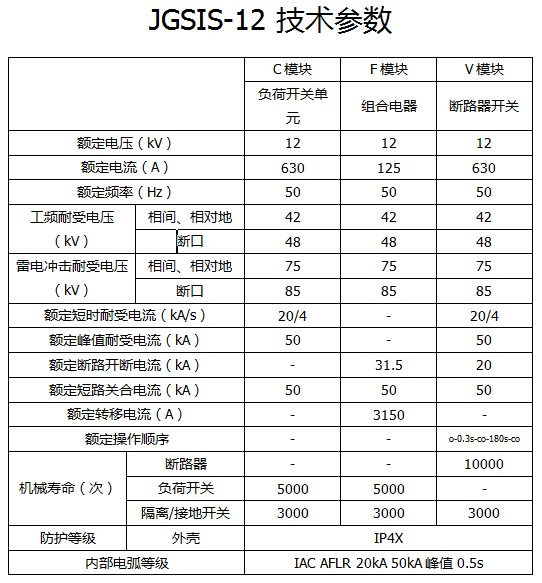

项目 |
C单元柜 |
F单元柜 |
V单元柜 |
|
|
负荷开关柜 |
组合电器柜 |
断路器柜 |
||
|
额定电压（kV） |
12 |
12 |
12 |
|
|
额定电流 （A） |
630 |
125 |
630 |
|
|
额定频率（Hz） |
50 |
50 |
50 |
|
|
1min工频耐受电压（kV） |
相间、相对地 |
42 |
42 |
42 |
|
|
断口间 |
48 |
48 |
48 |
|
雷电冲击耐受电压（kV） |
相间、相对地 |
75 |
75 |
75 |
|
|
断口间 |
85 |
85 |
85 |
|
局部放电 1.1Ur（pC） |
20 |
20 |
20 |
|
|
额定短时耐受电流（kA/s） |
20/4 |
- |
20/4 |
|
|
额定峰值耐受电流（kA） |
50 |
- |
50 |
|
|
额定短路开断电流（kA） |
- |
31.5 |
20（30次） |
|
|
额定短路关合电流（kA） |
50 |
80 |
50 |
|
|
额定容性电流开合试验 |
电缆充电电流（A） |
10 |
10 |
25 |
|
架空线路充电电流（A） |
1 |
1 |
10 |
|
|
额定有功负载电流开合次数（次） |
100 |
- |
- |
|
|
交接电流（A） |
- |
3150 |
- |
|
|
内部燃弧试验 |
电缆室、开关室：IAC级 AFLR，20kA，50kA（峰值），0.5s |
|||
|
机械寿命（次） |
断路器 |
- |
- |
10000 |
|
负荷开关 |
10000 |
10000 |
- |
|
|
隔离开关/接地开关 |
3000/3000 |
3000/3000 |
3000/3000 |
|
|
防护等级 |
外壳 |
IP4X |
IP4X |
IP4X |
JGSIS系列固体绝缘金属封闭环网开关设备，全绝缘可触摸、一次回路全密封的结构，安全可靠；各功能单元柜间可模块化组合；结构紧凑体积小，安装方便操作简单；对环境和人体无污染和伤害；可实现用户分界功能的环网供电要求，实现配电智能化。
固体绝缘模块
带电部件全部用环氧树脂密封，整体实现全绝缘、全密封结构，安全防护等级高。操作机构简单可靠，大大提高安全性能。强化相间隔离设计，分相绝缘的设计结构避免了相间故障的发生。上隔离设计方案，用灭弧室实现接地关合能力，安全可靠。
涂覆与腐蚀
模块表面涂覆有半导电屏蔽层并可靠接地，实现安全可触摸，提高安全性能。
柔性母线系统
母线连接系统，采用具有自主知识产权的柔性母线。多单元母线连接不受现场基础不平的影响。柔性母线可靠连接，表面屏蔽层可靠接地，释放表面的感应电荷。
可视断口
全范围可视断口功能，固封模块内部可以安装长寿命LED指示灯。LED灯由按钮操作，并配置电源模块为指示灯可靠供电。断口观察窗采用特殊加强材料，满足防爆及燃弧要求。断口观察窗采用密封工艺，保证固封模块不受外界潮气、污秽影响。可视观察窗内侧可以加装指示器，实现设备内部的在线监测。
完善的联锁
主机构与接地机构自身具有完善的机械联锁功能，充分满足五防要求。机构与柜体之间具有相应的互为联锁功能，满足运行安全要求。
操作机构
固体绝缘环网开关设备采用快速合分操作机构，当电缆侧出线故障时先于变电站保护动作。弹簧操作机构可分别实现隔离-真空断路器-组合电器开关模块的合闸、分闸、接地位置的操作。
维护量小
采用高寿命、免维护的真空灭弧室；高压绝缘不受外界环境的影响，不易老化；通过真空灭弧室实现接地关合功能，避免了接地开关因不能多次快速关合接地短路电流而在关合短路后需要维护的缺点；用户在现场无需像SF6充气柜那样进行气体泄漏检测与防护，可降低设备的全寿命周期成本。
用途：
其广泛应用于12kV电缆网的分接、分断和多电源点联络，适用于城市地下电缆环网和辐射式电网的进出线控制和连接，以及地下电缆和架空线混合网的进出线控制和连接，实现环网供电和辐射供电。还可以用于高速铁路、风力发电站、小型工厂、轻型采矿设备、地铁与隧道等商业中心、购物中心、酒店、办公楼等，还可以安装于紧凑型箱式变电站中。
