JGKIS-12kV空气绝缘环网开关设备是一种以自然空气绝缘、真空灭弧的环网开关设备。灭弧室采用环氧树脂包覆密封为小型一体式的功能模块，每相单独固封，三相共机构，结构精简、维护成本低，可靠性高。产品采用隔离开关、接地开关、负荷开关整体式设计，产品结构紧凑方案灵活完备，安装通用性强，满足所有主流设计方案的要求。
|

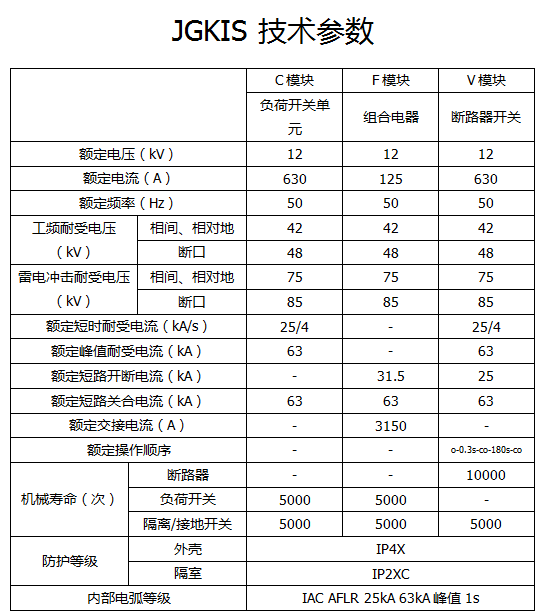

项目 |
C单元柜 |
F单元柜 |
V单元柜 |
|
|
负荷开关柜 |
组合电器柜 |
断路器柜 |
||
|
额定电压（kV） |
12 |
12 |
12 |
|
|
额定电流 （A） |
630 |
200 |
630 |
|
|
额定频率（Hz） |
50 |
50 |
50 |
|
|
1min工频耐受电压（kV） |
相间、相对地 |
42 |
42 |
42 |
|
|
断口间 |
48 |
48 |
48 |
|
雷电冲击耐受电压（kV） |
相间、相对地 |
75 |
75 |
75 |
|
|
断口间 |
85 |
85 |
85 |
|
局部放电 1.1Ur（pC） |
20 |
20 |
20 |
|
|
额定短时耐受电流（kA/s） |
25/4 |
- |
25/4 |
|
|
额定峰值耐受电流（kA） |
63 |
- |
63 |
|
|
额定短路开断电流（kA） |
- |
31.5 |
25（30次） |
|
|
额定短路关合电流（kA） |
63 |
80 |
63 |
|
|
额定容性电流开合试验 |
电缆充电电流（A） |
10 |
10 |
25 |
|
架空线路充电电流（A） |
1 |
1 |
10 |
|
|
额定有功负载电流开合次数（次） |
200 |
- |
- |
|
|
交接电流（A） |
- |
3150 |
- |
|
|
内部燃弧试验 |
IAC级 AFLR，25kA，63kA（峰值），1s |
|||
|
机械寿命（次） |
断路器/负荷开关 |
10000 |
10000 |
10000 |
|
隔离开关 |
5000 |
5000 |
5000 |
|
|
接地开关 |
5000 |
5000 |
5000 |
|
|
防护等级 |
外壳 |
IP4X |
IP4X |
IP4X |
用途：
1、采用高性能的三工位隔离/接地开关，真空灭弧、弹簧操作机构，结构精简、操作方便、性能可靠。
2、顶部扩展母线、馈线端子采用自然空气绝缘，扩展灵活、通用性强。
3、其广泛应用于电缆网的分接、分断和多电源点联络，适用于城市地下电缆环网和辐射式电网的进出线控制和连接，以及地下电缆和架空线混合网的进出线控制和连接，实现环网供电和辐射供电。还可以用于高速铁路、风力发电站、小型工厂、轻型采矿设备、地铁与隧道等商业中心、购物中心、酒店、办公楼等，还可以安装于紧凑型箱式变电站中。
