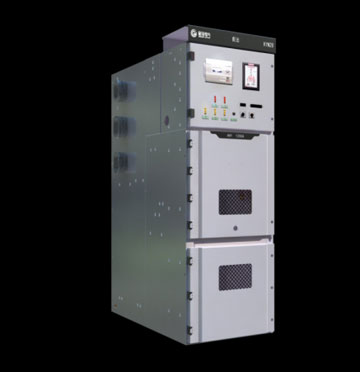

全新技术升级，标准化设计并通过试验验证的KYN28-12 交流金属铠装移开式封闭开关设备，最高运行电压12千伏，最高运行电流4000安培，是广泛应用于12kV电网配电、建筑、工业等领域作为控制及保护单元的开关设备，可为用户提供安全可靠、灵活多变的智能化解决方案。
|
序号 |
项目 |
单位 |
数据 |
||||
|
1 |
额定电压 |
kV |
7.2、12 |
||||
|
2 |
额定频率 |
Hz |
50 |
||||
|
3 |
短时（1min）工频耐受电压：相对地，相间/断口间 |
kV |
42/48 |
||||
|
4 |
雷电冲击耐受电压（峰值）：相对地，相间/断口间 |
kV |
75/85 |
||||
|
5 |
局部放电（1.1x12kV） |
pC |
≤100 |
||||
|
6 |
额定电流 |
A |
630 |
630 |
|
|
|
|
1250 |
1250 |
1250 |
|
||||
|
1600 |
1600 |
1600 |
|
||||
|
2000 |
2000 |
2000 |
2000 |
||||
|
2500 |
2500 |
2500 |
2500 |
||||
|
|
3150 |
3150 |
3150 |
||||
|
|
|
4000 |
4000 |
||||
|
7 |
额定短路开断电流 |
kA |
25 |
31.5 |
40 |
50 |
|
|
8 |
额定短路关合电流 |
kA |
63 |
80 |
100 |
125 |
|
|
9 |
额定短时耐受电流（有效值，4S） |
kA |
25 |
31.5 |
40 |
50 |
|
|
10 |
额定峰值耐受电流 |
kA |
63 |
80 |
100 |
125 |
|
|
11 |
防护等级 |
外箱体 |
|
IP4X、IK10 |
|||
|
隔室间 |
IP2X |
||||||
|
12 |
外形尺寸 （宽x深x高） |
进线柜 |
mm |
1000（800）x1750x2240 |
|||
|
出线柜 |
800（650）x1450x2240 |
||||||
依靠优异的性能和各种电气方案，可以满足用户的不同需求和每一个挑战, KYN28-12由固定的柜体和可抽出部件(简称手车)两大部分组成，柜体的外壳和各功能单元的隔板均采用拉铆螺母拼装而成。开关柜外壳防护等级为IP4X，隔空间的防护等级为IP2X。开关柜可灵活配用真空断路器手车，也可配用固定式负荷开关。
电压互感器手车、计量手车等各类手车的高度与深度统一，同规格的手车可进行互换。手车在柜内有试验位置和工作位置，每一位置均设有锁定装置，以保证联锁可靠，必须按联锁防误操作程序进行操作，减少了误操作的可能。
KYN28-12满足国网公司标准化要求，设备外形、尺寸、结构及布局可实现完全标准化，并可与任意一家满足国网公司标准化要求的制造商并柜，断路器隔室下部可根据方案的要求设置避雷器手车或者电压互感器手车；所有绝缘材料具有良好的阻燃性能，可实现V0级阻燃。
KYN28-12低压室采用内置活门机构，可将二次元器件及端子等安装在活门中，按照功能进行分区设置，并可一体选装到设备外部，方便检修及更换；外侧仪表门具有定位装置，避免仪表门上元器件过多引起自燃下垂的现象。
全新一代KYN28-12电缆室具有宽敞的接线空间，方便电缆的进出及连接，后门防爆视窗采用带接地防爆玻璃视窗，位置正对电缆连接处，可直观的观察到电缆的连接状态；在电缆室的二次走线通道设置有盖板，防止导线因外部因素破坏。
采用母线圆弧工艺技术，优化电极形状，有效控制局部尖端放电，各功能隔室均采用金属隔板并设有独立的压力释放通道，满足IAC-A级内部燃弧鼓掌设计要求，性能安全可靠。
